A cementgyár szíve: hogyan lesz a nyerslisztből klinker?

Egy cementgyárban számos berendezés és technológiai folyamat kapcsolódik egymáshoz, mégis van egy elem, amely köré gyakorlatilag az egész termelés szerveződik: a kemence. Nem véletlenül nevezik gyakran a cementgyár „szívének”.

Cikkünkben Montag Zoltán kemenceüzem-vezető kollégánk mondja el, hogy hogyan alakul át a több tíz méter hosszú forgókemencében, rendkívül magas hőmérsékleten a finomra őrölt nyersanyag klinkerré, amely később a cement egyik legfontosabb alkotóeleme lesz.

A klinkergyártás kiindulópontja a nyersliszt. Ez egy rendkívül finom, a hétköznapi liszthez hasonló állagú anyag, amely már a klinkergyártáshoz szükséges összetételben tartalmazza az alapanyagokat. Jellemzően mészkő, agyag és vashordozó anyagok megfelelő arányú keverékéből készül. Ezek biztosítják többek között a klinkerképződéshez szükséges kalcium-, szilícium-, alumínium- és vas-oxidokat. A nyersliszt azonban önmagában még messze van a kész klinkertől. Ehhez rendkívül magas hőmérsékleten végbemenő hőkezelésre van szükség. Bár a szakmai köznyelvben gyakran „klinkerégetésről” beszélünk, valójában nem egy éghető anyagot égetünk el: a nyerslisztet fokozatosan felmelegítjük, és a magas hőmérséklet hatására olyan ásványi fázisok alakulnak ki benne, amelyek később meghatározzák a cement tulajdonságait. A folyamat egyik alapvető pontja a mintegy 1450 °C-os hőmérséklet, amely szükséges a klinker legfontosabb szilárdsághordozó összetevőjének, az alitnak a kialakulásához.

Három nagy egység, egyetlen összefüggő rendszer

A DDC Beremendi és Váci Gyárában is korszerű, száraz eljárású, előkalcinátoros kemencerendszer működik. Ennek három meghatározó eleme az előmelegítő és kalcinátor rendszer, a forgókemence, valamint a klinkerhűtő. A folyamat már jóval azelőtt megkezdődik, hogy a nyersliszt a forgókemencébe érne. A többfokozatú ciklonos hőcserélőben a beérkező anyag találkozik a kemencéből távozó forró füstgázokkal. Miközben a füstgáz fokozatosan lehűl, a nyersliszt egyre magasabb hőmérsékletre melegszik. A kalcinátorban további hőbevitel történik, így a nyersanyag már jelentősen előkészített állapotban jut el a forgókemencéig. Ez a hővisszanyerés a technológia egyik lényeges sajátossága: a rendszer a folyamatban keletkező hőt újra felhasználja a beérkező nyersanyag előmelegítésére.

Egy 64,5 méteres, folyamatosan forgó kemence

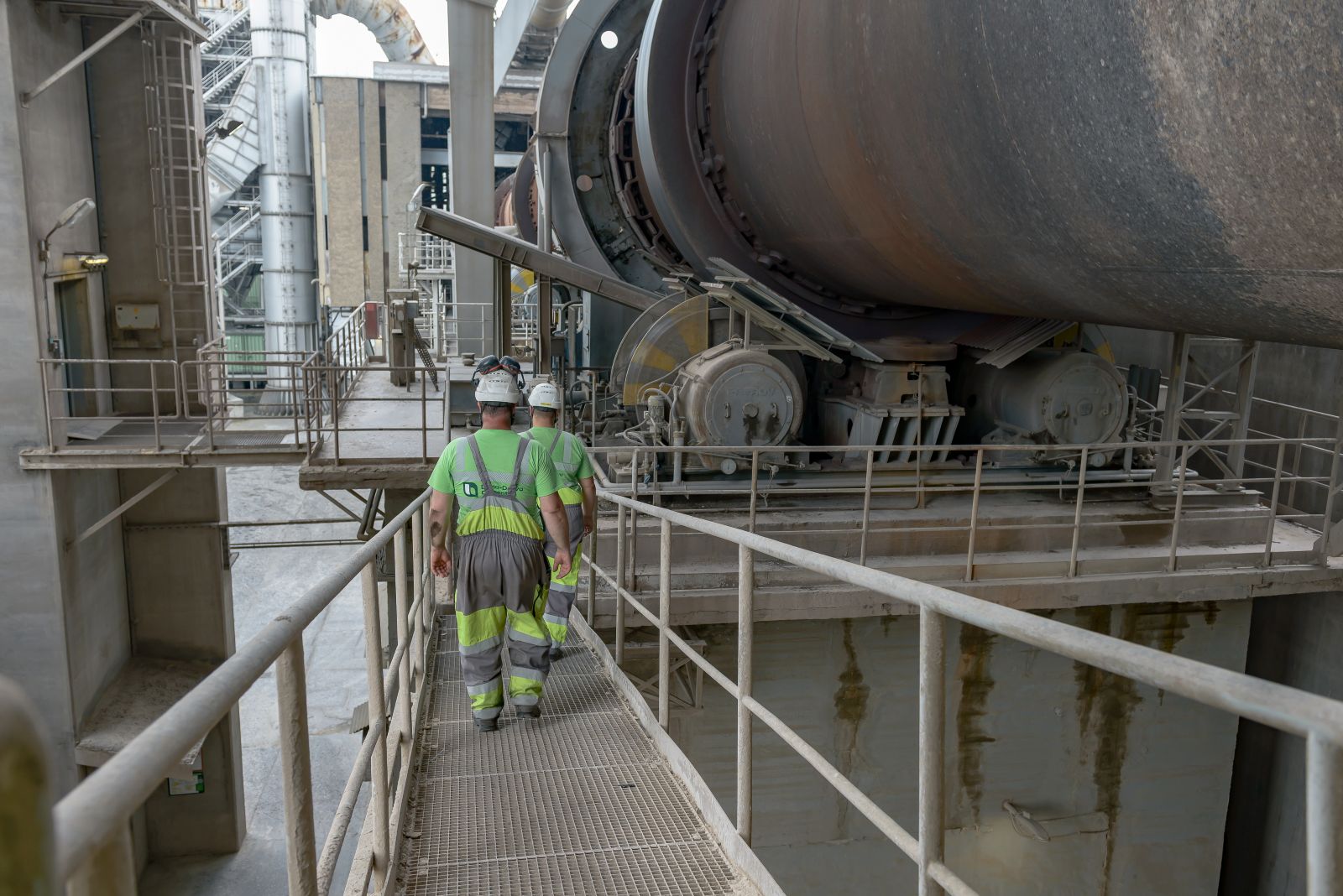

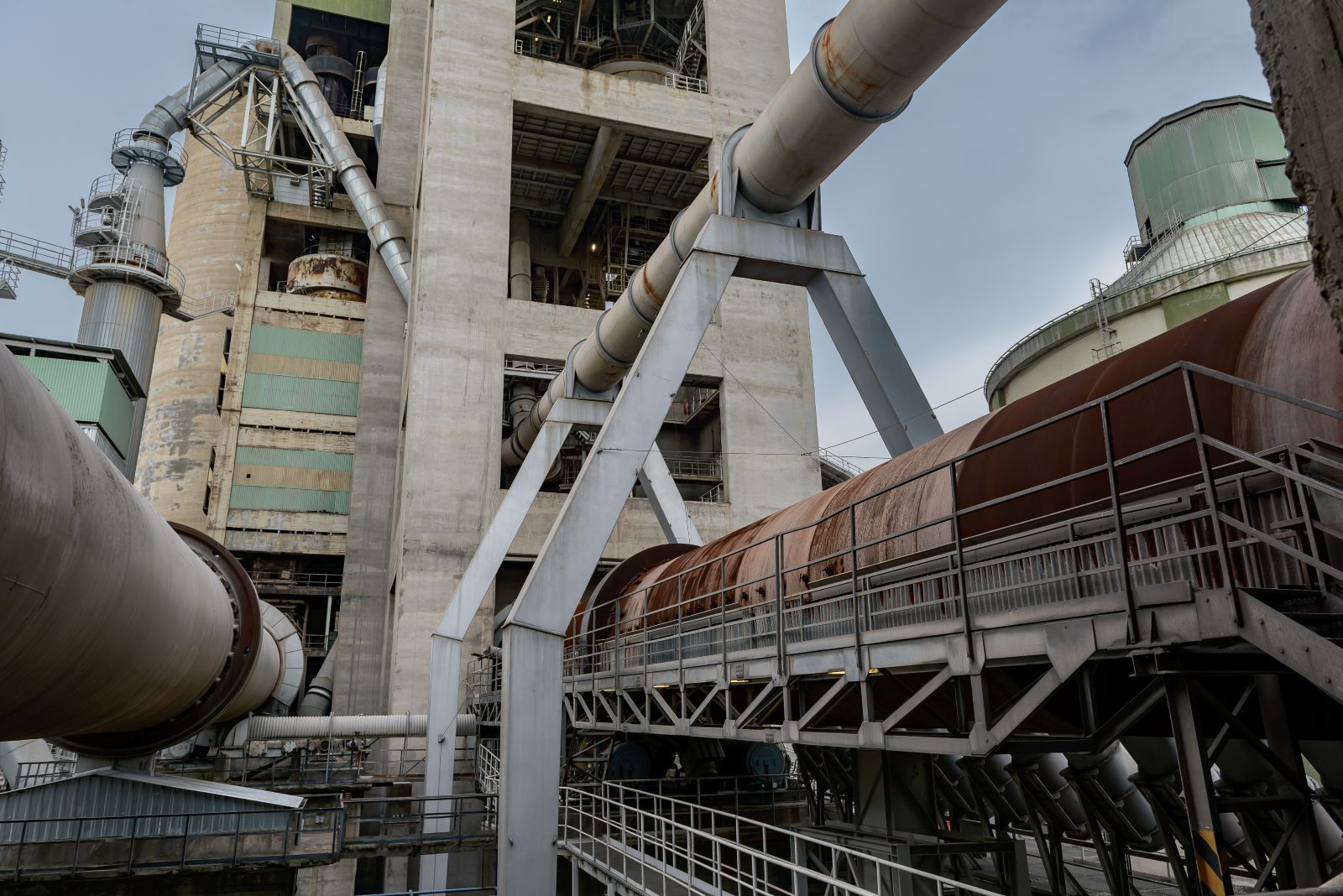

A beremendi forgókemence méretei önmagukban is jól érzékeltetik a technológia léptékét. A kemencetest 64,5 méter hosszú és 4,4 méter átmérőjű, három futógyűrűn támaszkodik, és normál üzemben percenként körülbelül négy fordulatot tesz meg. A szerkezet mintegy 3,5 százalékos lejtése és folyamatos forgása biztosítja, hogy a nyersanyag lassan végighaladjon a kemencén. Ez nem egy kifejezetten gyors folyamat: az anyag hozzávetőleg 35–40 percet tölt a forgókemencében, miközben fokozatosan lezajlanak azok a fizikai és kémiai átalakulások, amelyek végére kialakul a klinker. A kemence melegebb végén található a főégő. Itt kell biztosítani azt az extrém magas hőmérsékletet, amely a klinker kialakulásához szükséges. A technológia működésének különlegessége, hogy az anyag és a forró gázok egymással ellentétes irányban haladnak: miközben a nyersliszt a kemence felé tart, a füstgáz az előmelegítő rendszer irányába áramlik. Ez teszi lehetővé a hő minél hatékonyabb hasznosítását.

A klinker útja nem ér véget a kemencénél

A kemencéből kilépő klinker még több, mint 1000 °C-os, a gyors hűtés érdekében azonnal a klinkerhűtőbe kerül. Itt nagy teljesítményű ventilátorok környezeti levegőt fújnak a klinker anyagágy alá, amelynek gyors lehűtése technológiai szempontból különösen fontos. A cél, hogy a magas hőmérsékleten kialakult klinkerfázisok olyan állapotban maradjanak meg, amely később megfelelő cementtulajdonságokat tesz lehetővé. A klinker a hűtőben további mintegy 30–40 perc alatt halad végig, majd a nagyobb darabokat a rendszer végén működő klinkertörő 50 milliméter alatti méretre aprítja. Ezt követően az anyag már továbbítható a tárolás következő szakaszába. A hűtés során azonban nemcsak a klinker veszít hőt. A hűtőlevegő felmelegszik, majd részben égési levegőként tér vissza a technológiai folyamatba. Ez ismét jól mutatja, hogy a modern kemencerendszer egy összetett, egymásra épülő energia- és anyagáramlási rendszerként működik.

Folyamatos üzem, folyamatos figyelem

A kemence különleges szerepét az is adja, hogy működését lehetőség szerint folyamatosan fenn kell tartani. Egy ekkora szerkezet üzemi hőmérsékletre történő felfűtése jelentős idő- és energiaigénnyel jár, ahogy a lehűtés és az újraindítás sem egyszerű folyamat. Éppen ezért egy cementgyár számos kapcsolódó berendezésének kapacitását és működését úgy tervezik, hogy elsősorban a kemence zavartalan üzemét szolgálja. A klinkergyártás így jóval több annál, mint hogy egy alapanyagot magas hőmérsékletre hevítünk. Hőcsere, anyagáramlás, forgómozgás, tüzelés és gyors hűtés pontosan összehangolt rendszere szükséges ahhoz, hogy a nyerslisztből megfelelő minőségű klinker szülessen. És bár a technológia alapelvei jól ismertek, a kemence belsejében, 1000–1500 °C közötti hőmérsékleten lezajló folyamatokat közvetlenül nem lehet megfigyelni. A szakemberek mérési adatokból, mintákból és hosszú évek üzemeltetési tapasztalataiból következtetnek arra, mi történik a rendszer belsejében. Éppen ez teszi a klinkergyártást a cementgyártás egyik legösszetettebb és legérdekesebb területévé, hiszen ez a technológia még évtizedes tapasztalat birtokában is képes új kérdéseket felvetni.
