Mit vizsgál a klinker mikroszkópia, és mire használható?
A portlandcement klinker mikroszkópiája a cementgyártás egyik klasszikus és ma is rendkívül hasznos anyagvizsgálati módszere. Lényege, hogy a klinker ásványos összetételét, szövetszerkezetét és kristálymorfológiáját optikai vizsgálatok segítségével tanulmányozzuk. A módszer elsősorban a gyártási folyamat megértését, ellenőrzését és optimalizálását szolgálja.
A klinker mikroszkópos vizsgálatának alapelve
A klinker mikroszkópiát ráeső fényű optikai mikroszkóppal végzik. A klinkerszemcséket műgyantába ágyazzák, majd a mintából csiszolatot készítenek, amely maratás után ráeső fényben vizsgálható. A különböző klinkerfázisok eltérő optikai tulajdonságaik – szín, alak – alapján felismerhetők és elkülöníthetők.
A módszer lehetőséget ad a fázisok minőségi és – korlátozott mértékben – mennyiségi értékelésére, valamint azok térbeli eloszlásának és egymáshoz való viszonyának megfigyelésére.

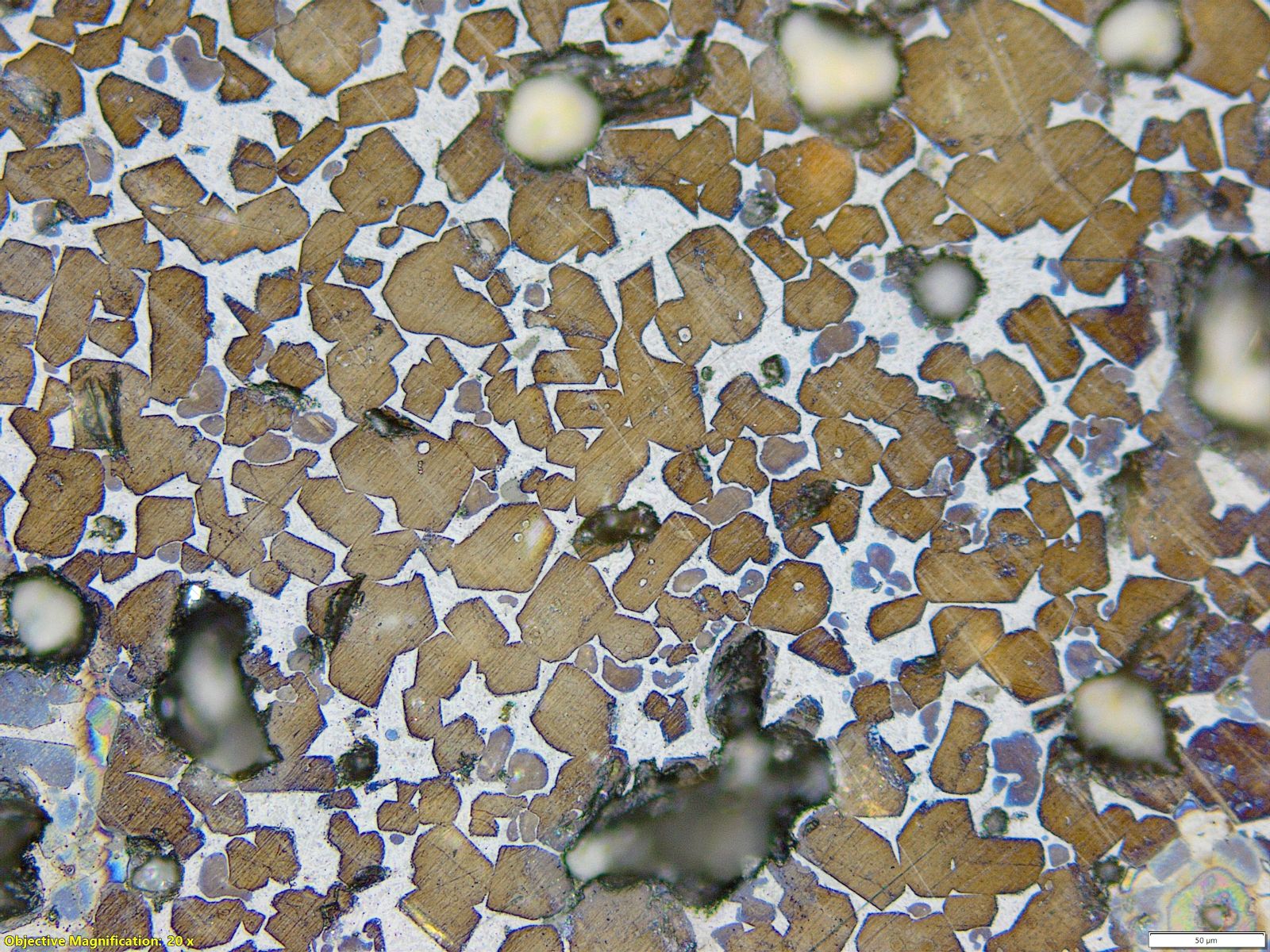

A klinker főbb fázisai mikroszkóp alatt
A klinker mikroszkópos vizsgálata során elsősorban az alábbi fázisok azonosítása a cél:
- Alit (C₃S): általában nagyobb, jól fejlett, gyakran hatszögletű vagy lekerekített kristályok formájában jelenik meg; nagy jelentőségű a korai szilárdság kialakulásában.
- Belit (C₂S): kisebb, gyakran gömbölyded vagy ikres kristályok, többféle morfológiai változattal; lassabb hidratációja miatt inkább a késői szilárdságot befolyásolja.
- Aluminát (C₃A): elongált vagy rostos jellegű kristályok, amelyek a kezdeti hidratációs reakciókban játszanak szerepet.
- Ferrit (C₄AF): szabálytalan alakú, gyakran sötétebb megjelenésű fázis, amely általában az ún. köztes fázist alkotja.
E fázisok mérete, alakja, kristályossága és egymáshoz viszonyított aránya értékes információt hordoz a gyártási paraméterekről.

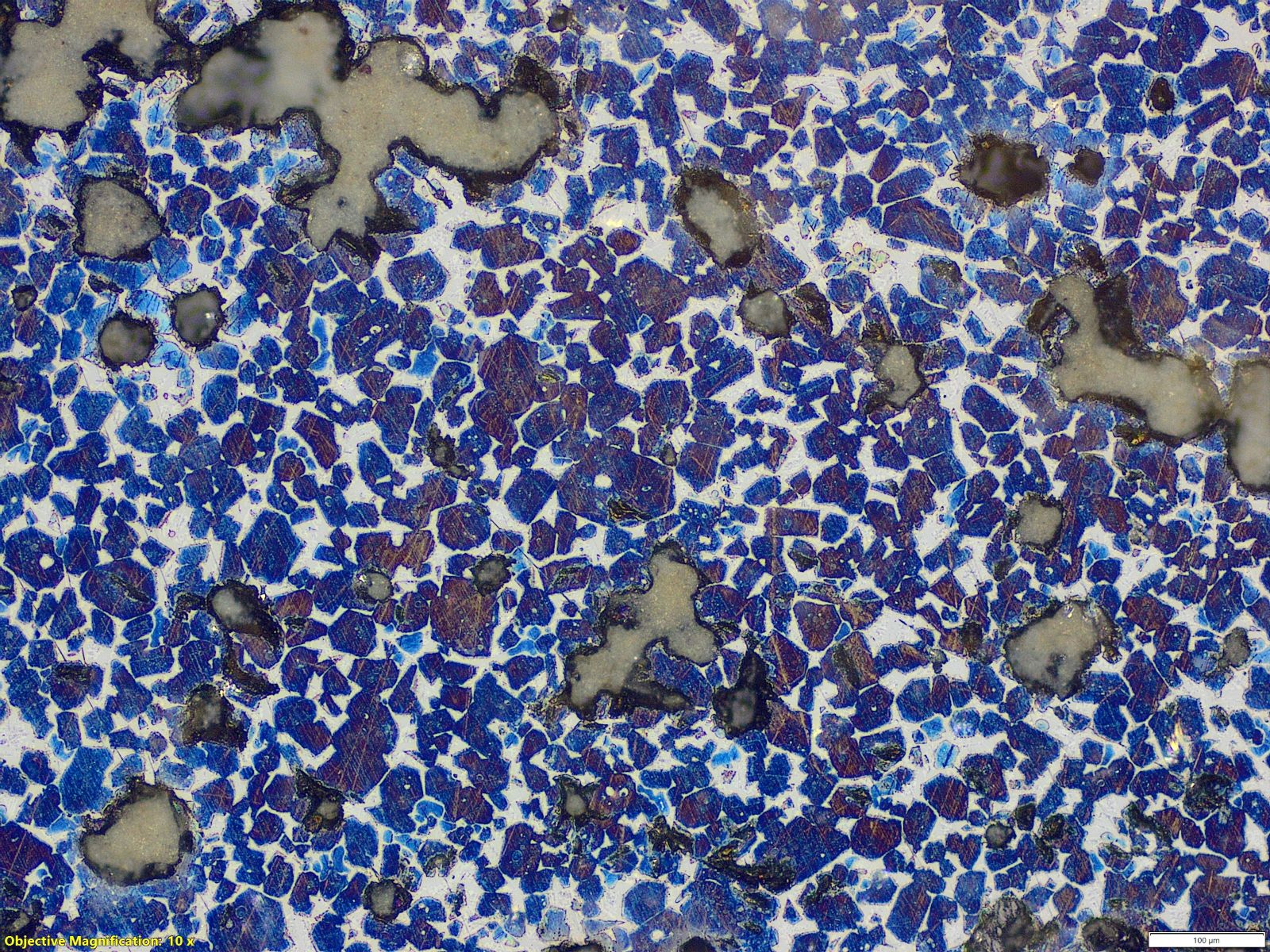

Mire használható a klinker mikroszkópia?
A klinker mikroszkópos vizsgálata számos területen alkalmazható:
Gyártásellenőrzés és technológiai diagnosztika
A kristályméretek és alaktani jellemzők alapján következtetni lehet az égetési hőmérsékletre, az égetési időre, valamint az égetés homogenitására. Például a túl nagy alitkristályok túlégetésre, míg rosszul kristályosodott belit alulégetésre utalhat.
Alapanyag összetétel értékelése
A nyersliszt modulusai (KST - mésztelítés, SM – szilikát modulus, AM – aluminát modulus) hatással van a fázisösszetételre, amely mikroszkóppal is jól nyomon követhető. Idegen alkotók vagy szennyezők jelenléte szintén felismerhető.
Minőségbiztosítás és hibaelemzés
A klinker mikroszkópiája segítségével magyarázat adható kedvezőtlen cementtulajdonságokra, például alacsony korai szilárdságra, rossz őrölhetőségre vagy instabil hidratációra.
Kutatás és oktatás
A módszer fontos szerepet játszik a klinkerképződési folyamatok tudományos megértésében, valamint a cementipari szakemberek képzésében.

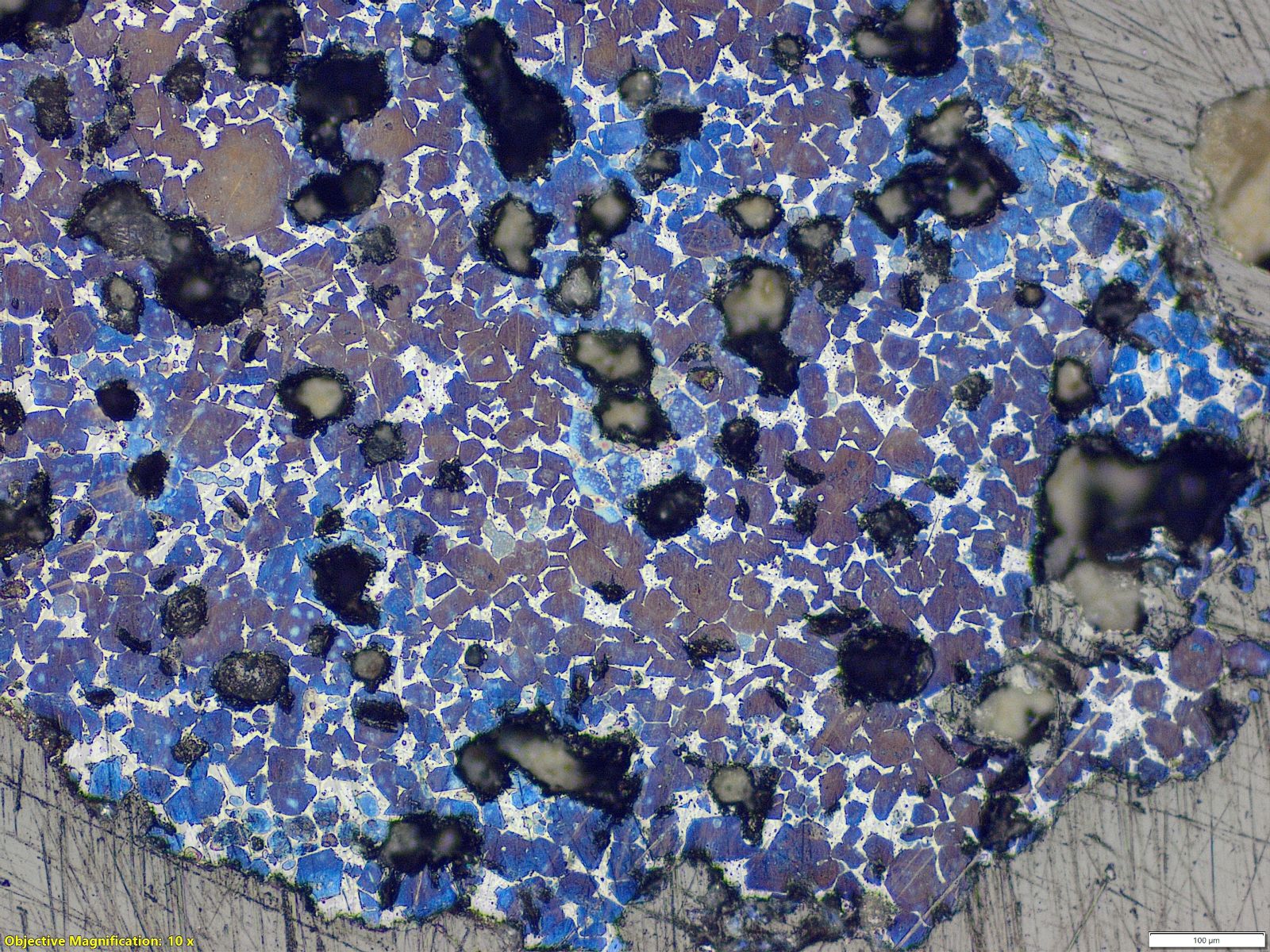

A módszer előnyei és korlátai
A klinker mikroszkópia egyik legnagyobb előnye, hogy közvetlen, vizuális információt ad a klinker szövetszerkezetéről, amit más analitikai módszerek (pl. röntgendiffrakció) önmagukban nem képesek nyújtani. Ugyanakkor a módszer tapasztalt vizsgálót igényel, és elsősorban kvalitatív vagy félkvantitatív jellegű, ezért gyakran más vizsgálatokkal együtt alkalmazzák.
